Analyse av historisk skipstrafikk 🚢 - Fra signaler til skup: Kom i gang med sensorjournalistikk

Som vi så i forrige kapittel, lar Kystverkets NAIS-tjeneste oss gå to uker tilbake i tid via sanntidsgrensesnittet. Men ofte har vi behov for å se lenger tilbake. Hva gjør vi da? Heldigvis har Kystverket lansert HAIS – Historisk AIS – en tjeneste som gjør det mulig å søke etter fartøybevegelser i norske farvann opptil ett år tilbake i tid.

Det finnes også kommersielle alternativer, som MarineTraffic, med historiske arkivfunksjoner. Men ettersom vi ofte undersøker forhold i norske farvann – og disse dataene er gratis – velger vi å bruke HAIS i dette kapittelet.

Historisk søk¶

HAIS tilbyr flere måter å søke etter fartøy på – enten geografisk eller basert på fartøyinformasjon. Før vi starter, må vi ta stilling til:

Tidsperiode (fra–til)
Tidsoppløsning (full oppløsning, hvert femte minutt, hver time)
Dataformat (CSV eller (Geo)Parquet – velg (Geo)Parquet)
E-postadresse for mottak av data

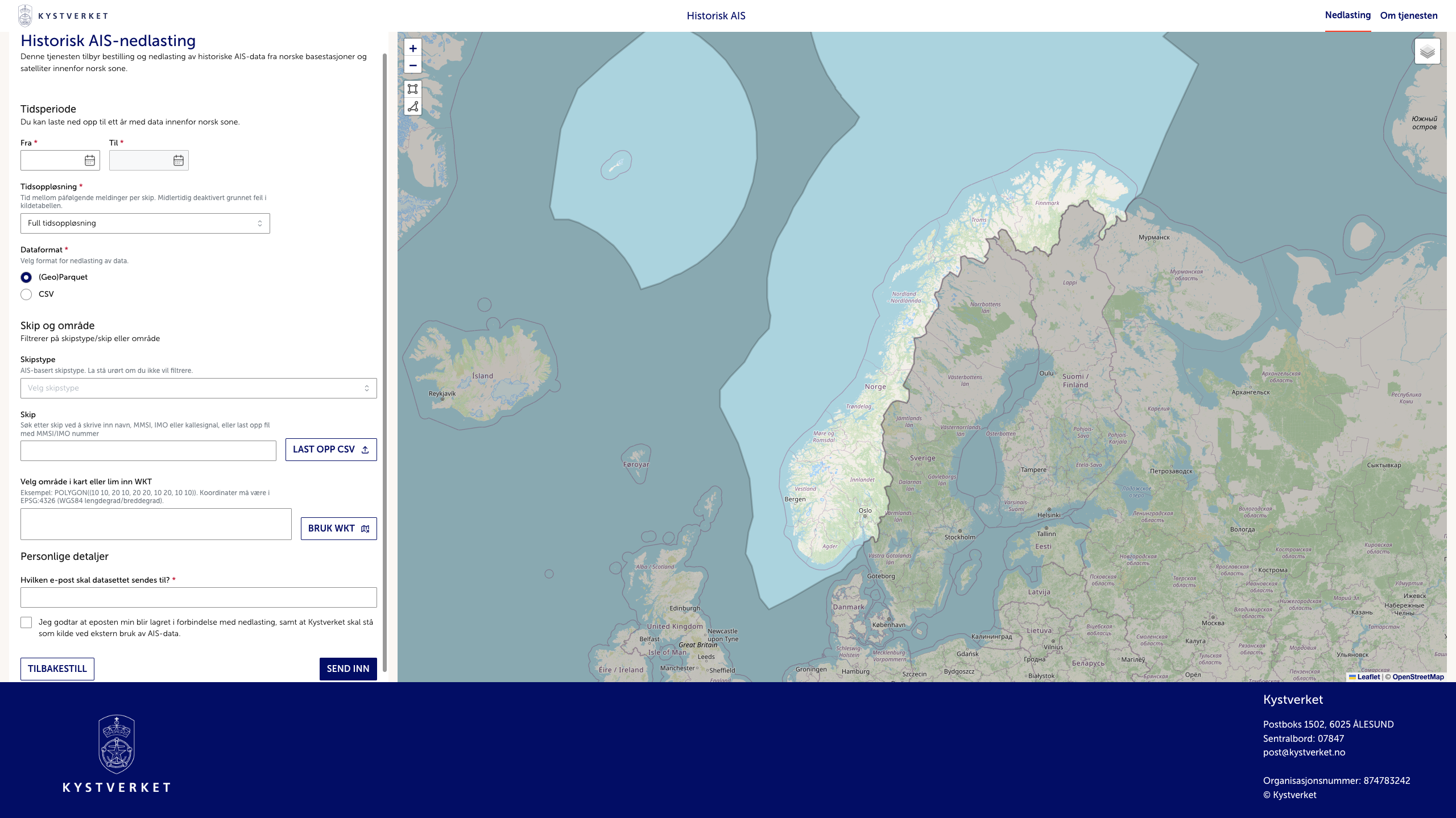

Figur 1: Kystverket HAIS.

Når disse valgene er gjort, kan vi begynne søket.

Skipstype¶

Hvis du kjenner skipstypen du vil filtrere på, men ikke fartøyets navn, kan du bruke skipstype-feltet. Du kan filtrere på blant annet:

Dykking
Fiskebåter
Forurensningsbekjempelse
Fritidsbåt
Havnebåt
Høyhastighetsfartøy
Lasteskip
Losbåt
Medisinsk transport
Militær
Mudring/undervannsoperasjoner
Passasjerskip
Politi/lovhåndhevelse
Søk og redning (SAR)
Slepebåt
Taubåt
Tankskip

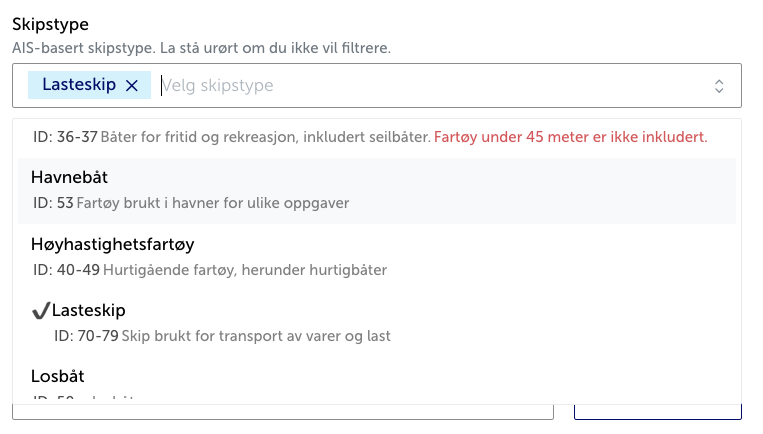

Figur 2: Søk på skipstype i HAIS.

Skip¶

Hvis du kjenner navnet på fartøyet, eller har MMSI, IMO eller kallesignal, kan du søke direkte. Skriver du inn Richard With, får du opp relevante treff. Du kan filtrere på flere fartøy samtidig eller laste opp en CSV-liste.

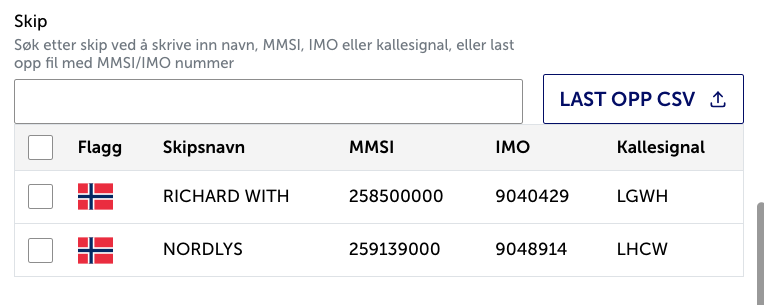

Figur 3: Søk på skip i HAIS.

Kartutsnitt¶

Du kan avgrense søket geografisk ved å tegne et område i kartverktøyet, eller ved å laste opp en WKT-fil med polygon. Tjenesten tilpasser automatisk området til dekningen som er tilgjengelig.

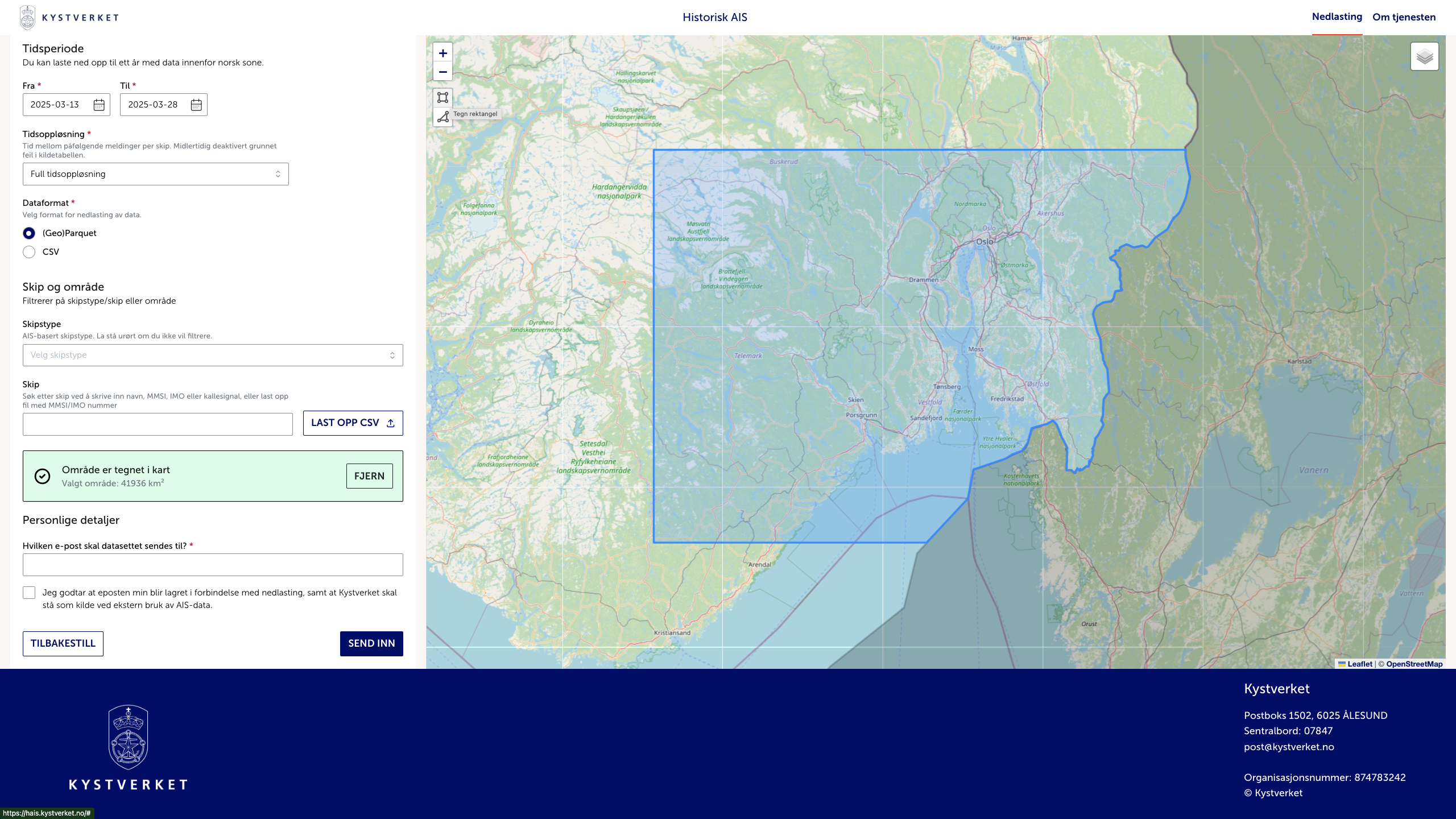

Figur 4: Søk på geografisk område.

Kjøring av søk¶

Når du er fornøyd med søkeparametrene, trykker du Send inn. Systemet validerer søket basert på geografisk område og tidsrom. Hvis du får feilmelding, har du trolig søkt for bredt – snevre inn søket i tid eller rom.

Godkjente søk blir satt i kø. Du mottar en e-post når dataene er klare. Tiden det tar, varierer etter søkets størrelse og trafikk på systemet.

Analyse av dataene¶

Etter en stund får du e-post med lenker til zip-filer som inneholder Parquet-filer. Pakk dem ut og legg dem i en lett tilgjengelig mappe.

Neste steg er å importere dataene i et verktøy som DuckDB. Dette minner om arbeidsflyten vi brukte for ADS-B-data, med noen mindre forskjeller i datastruktur og import.

Datastruktur¶

Kystverket benytter spesifikasjonen GeoParquet 1.0.0 til de historiske dataene. Her er Kystverkets egen besrkivelse datastrukturen:

Kolonner	Meldingstype	Datatype	Beskrivelse
date_time_utc	1,2,3,5,18,24,27	DateTime	Tidsstempel i UTC
mmsi	1,2,3,5,18,27	Integer	Maritime Mobile Service Identity-nummer (ID på fartøyets transponder)
longitude	1,2,3,18,27	Float	Lengdegrad
latitude	1,2,3,18,27	Float	Breddegrad
status	1,2,3,18,27	Integer	Skipets navigasjonsstatus (les mer)
course_over_ground	1,2,3,18,27	Float	Fartøyets kurs over bakken i henhold til kompassnord.
true_heading	1,2,3,18,27	Integer	Den retningen fartøyet peker i henhold til kompassnord (0-359 grader)
speed_over_ground	1,2,3,18,27	Float	Fartøyets fart i knop
rate_of_turn	1,2,3,18,27	Float	Rotasjonsrate
maneuvre	1,2,3,18,27	Integer	Manøverinformasjon
imo	5,24	Integer	Skrogets IMO-nummer (satt av International Maritime Organization).
callsign	5,24	String	Radiokallesignal
ship_name	5,24	String	Skipets navn
ship_type	5,24	Integer	Skipstype fra AIS
length	5,24	Float	Lengde på skipet
draught	5,24	Float	Skipets dypgang
data_source	Generert kolonne	String	Datakilde (g: bakkestasjon, s: satelitt)
date_utc	Generert kolonne	Date	Dato-kolonne for filtrering på kun dato X
geometry	Generert kolonne	String	Geometri-kolonne i WKB-format generert av ST_Point(lon, lat)
hex_14	Generert kolonne	Integer	H3-id for meldingens posisjon i oppløsning 14

Her er det mye som minner oss om det vi har sett på tidligere. Vi merker oss felter for data/tid, registreringsnummer (mmsi), posisjon, status, og flere av de aktuelle punktene vi har sett på i tidligere kapitler. Dette er nyttig. Vi ser også at det er en egen kolonne for geometri, og H3-id med oppløsning 14. Dette er kjent materie for oss nå, og noe vi kan dra nytte av med det samme.

Import av data i DuckDB¶

Åpne Terminal (Mac/Linux) eller PowerShell (Windows), og naviger til mappen der du pakket ut Parquet-filene.
Start DuckDB med følgende kommando:

duckdb geoparquet-hais.db

DuckDB starter med et prompt som ser noenlunde slik ut:

DuckDB v1.4.1 (Andium) b390a7c376
Enter ".help" for usage hints.
D

Installer og last inn utvidelser¶

Dersom du ikke allerede har gjort det i tidligere kapitler, installerer du nødvendige utvidelser slik:

INSTALL httpfs;
INSTALL spatial;
INSTALL h3 FROM community;

Last dem deretter inn:

LOAD httpfs;
LOAD spatial;
LOAD h3;

Last inn data¶

Siden filene ligger lokalt, bruker vi følgende kommando for å opprette tabellen haisdata:

CREATE TABLE haisdata AS SELECT * FROM '*.parquet';

Dette leser inn alle .parquet-filer i mappen og legger dem i én tabell.

Utforske datasettet¶

Sjekk datastrukturen med:

DESCRIBE haisdata;

Du vil se kolonner for tid, posisjon, kurs, fart, skipstype, navn og andre kjente parametre – inkludert geometri og H3-ID.

┌────────────────────┬───────────────┬─────────┬─────────┬─────────┬─────────┐
│    column_name     │  column_type  │  null   │   key   │ default │  extra  │
│      varchar       │    varchar    │ varchar │ varchar │ varchar │ varchar │
├────────────────────┼───────────────┼─────────┼─────────┼─────────┼─────────┤
│ date_time_utc      │ TIMESTAMP     │ YES     │         │         │         │
│ mmsi               │ INTEGER       │ YES     │         │         │         │
│ longitude          │ DOUBLE        │ YES     │         │         │         │
│ latitude           │ DOUBLE        │ YES     │         │         │         │
│ status             │ TINYINT       │ YES     │         │         │         │
│ course_over_ground │ DOUBLE        │ YES     │         │         │         │
│ true_heading       │ SMALLINT      │ YES     │         │         │         │
│ speed_over_ground  │ DOUBLE        │ YES     │         │         │         │
│ rate_of_turn       │ SMALLINT      │ YES     │         │         │         │
│ maneuvre           │ SMALLINT      │ YES     │         │         │         │
│ imo                │ INTEGER       │ YES     │         │         │         │
│ callsign           │ VARCHAR       │ YES     │         │         │         │
│ ship_name          │ VARCHAR       │ YES     │         │         │         │
│ ship_type          │ TINYINT       │ YES     │         │         │         │
│ length             │ SMALLINT      │ YES     │         │         │         │
│ draught            │ DECIMAL(10,2) │ YES     │         │         │         │
│ data_source        │ VARCHAR       │ YES     │         │         │         │
│ ais_class          │ VARCHAR       │ YES     │         │         │         │
│ hex_7              │ BIGINT        │ YES     │         │         │         │
│ hex_14             │ BIGINT        │ YES     │         │         │         │
│ geometry           │ BLOB          │ YES     │         │         │         │
├────────────────────┴───────────────┴─────────┴─────────┴─────────┴─────────┤
│ 21 rows                                                          6 columns │
└────────────────────────────────────────────────────────────────────────────┘

Antall datapunkter¶

Tell antall rader i datasettet:

SELECT count(*) FROM haisdata;

┌──────────────┐
│ count_star() │
│    int64     │
├──────────────┤
│       236934 │
└──────────────┘

Eksempelrad¶

Se ett datapunkt:

SELECT * FROM haisdata LIMIT 1;

┌─────────────────────┬───────────┬────────────┬──────────┬────────┬────────────────────┬──────────────┬───────────────────┬──────────────┬──────────┬─────────┬──────────┬──────────────────────┬───────────┬────────┬───────────────┬─────────────┬───────────┬────────────────────┬────────────────────┬────────────────────────────────────────────────────────────────┐
│    date_time_utc    │   mmsi    │ longitude  │ latitude │ status │ course_over_ground │ true_heading │ speed_over_ground │ rate_of_turn │ maneuvre │   imo   │ callsign │      ship_name       │ ship_type │ length │    draught    │ data_source │ ais_class │       hex_7        │       hex_14       │                            geometry                            │
│      timestamp      │   int32   │   double   │  double  │  int8  │       double       │    int16     │      double       │    int16     │  int16   │  int32  │ varchar  │       varchar        │   int8    │ int16  │ decimal(10,2) │   varchar   │  varchar  │       int64        │       int64        │                              blob                              │
├─────────────────────┼───────────┼────────────┼──────────┼────────┼────────────────────┼──────────────┼───────────────────┼──────────────┼──────────┼─────────┼──────────┼──────────────────────┼───────────┼────────┼───────────────┼─────────────┼───────────┼────────────────────┼────────────────────┼────────────────────────────────────────────────────────────────┤
│ 2025-03-12 19:51:43 │ 257600000 │ 4.02070333 │ 60.85677 │      0 │              182.2 │          178 │              13.3 │           14 │        0 │ 9854478 │ LAGH7    │ SYDSTRAUM            │        80 │    129 │          6.00 │ G           │ A         │ 608156020115505151 │ 639681217504175135 │ \x00\x00\x00\x00\x01@\x10\x153@\xF5\x12\xBC@Nm\xAA\xA3\xAD\x…  │
└─────────────────────┴───────────┴────────────┴──────────┴────────┴────────────────────┴──────────────┴───────────────────┴──────────────┴──────────┴─────────┴──────────┴──────────────────────┴───────────┴────────┴───────────────┴─────────────┴───────────┴────────────────────┴────────────────────┴────────────────────────────────────────────────────────────────┘

Antall og oversikt over fartøy¶

Finn unike fartøy i datasettet:

SELECT DISTINCT(mmsi), callsign, ship_name FROM haisdata ORDER BY ship_name;

┌───────────┬──────────┬──────────────────────┐
│   mmsi    │ callsign │      ship_name       │
│   int32   │ varchar  │       varchar        │
├───────────┼──────────┼──────────────────────┤
│ 235076245 │ 2CVX9    │  EDZARD SCHULTE      │
│ 247302900 │ ICPE     │ AIDASOL              │
│ 244120000 │ PCYH     │ ANTEOS               │
│ 244120000 │ P C Y H  │ ANTEOS               │
│ 636020363 │ D5YW3    │ AQUASMERALDA         │
│ 636023947 │ 5LQF3    │ ASPEN                │
│ 246598000 │ PBTQ     │ BEATRIX              │
│ 209356000 │ 5BBK5    │ BORIS DAVYDOV        │
│ 255806224 │ CQAN6    │ BOTHNIA              │
│ 257619000 │ LFGV     │ CAPRICE              │
│ 255805753 │ CQCC     │ CHRISTIAN ESSBERGER  │
│ 215349000 │ 9HA2707  │ CSL TRIMNES          │
│ 311023800 │ C6XW3    │ DEEP ARCTIC          │
│ 310767000 │ ZCEC8    │ DEEPSEA STAVANGER    │
│ 257089140 │ LAIX8    │ EAGLE BLANE          │
│ 538006249 │ V7LA9    │ ECO ROYALTY          │
│ 259665000 │ JWMZ3    │ EDDA FAUNA           │
│ 231700000 │ OZ2077   │ ELDBORG              │
│ 305530000 │ V2ER8    │ FITNES               │
│ 220151000 │ OWQD     │ FRIDA AMALIE         │
│     ·     │    ·     │          ·           │
│     ·     │    ·     │          ·           │
│     ·     │    ·     │          ·           │
│ 257297000 │ LLUO     │ REM STAR             │
│ 310805000 │ ZCEZ8    │ RENAISSANCE          │
│ 311000627 │ C6DB3    │ RUDOLF SAMOYLOVICH   │
│ 231850000 │ OZ2076   │ SAEBORG              │
│ 232419000 │ MZHR7    │ SEVEN NAVICA         │
│ 257286000 │ LDZH     │ SIEM PEARL           │
│ 209190000 │ 5BXG4    │ SIF W                │
│ 253309000 │ LXUB     │ SIMON STEVIN         │
│ 259888000 │ LAHA7    │ STAVFJORD            │
│ 538010467 │ V7A6081  │ STI MYSTERY          │
│ 538006343 │ V7MB8    │ STI SPIGA            │
│ 246695000 │ PCKX     │ STORNES              │
│ 258527000 │ JWRE     │ STRIL MAR            │
│ 257129000 │ LGLA     │ STRIL MERKUR         │
│ 257600000 │ LAGH7    │ SYDSTRAUM            │
│ 241456000 │ SVCL8    │ THOMAS ZAFIRAS       │
│ 258390000 │ LLVY     │ VIKING ENERGY        │
│ 257271000 │ LACZ8    │ VOLANTIS             │
│ 257970000 │ LAUR5    │ XANTHIA              │
│ 311000634 │ C6DC2    │ YAKOV GAKKEL         │
├───────────┴──────────┴──────────────────────┤
│ 75 rows (40 shown)                3 columns │
└─────────────────────────────────────────────┘

Se hvor mange datapunkter hvert fartøy har:

SELECT mmsi, callsign, ship_name, COUNT(*) AS count
FROM haisdata
GROUP BY ALL
ORDER BY count DESC;

┌───────────┬──────────┬──────────────────────┬───────┐
│   mmsi    │ callsign │      ship_name       │ count │
│   int32   │ varchar  │       varchar        │ int64 │
├───────────┼──────────┼──────────────────────┼───────┤
│ 258390000 │ LLVY     │ VIKING ENERGY        │ 24621 │
│ 257129000 │ LGLA     │ STRIL MERKUR         │ 17671 │
│ 257105000 │ LMEL     │ G.O.SARS             │ 16976 │
│ 257271000 │ LACZ8    │ VOLANTIS             │ 16387 │
│ 231700000 │ OZ2077   │ ELDBORG              │ 11514 │
│ 636023947 │ 5LQF3    │ ASPEN                │  9821 │
│ 220151000 │ OWQD     │ FRIDA AMALIE         │  9787 │
│ 538006343 │ V7MB8    │ STI SPIGA            │  7860 │
│ 259014300 │ JXQO     │ REBEKKA L            │  6115 │
│ 258906000 │ LDLA     │ JUANITA              │  5990 │
│ 259665000 │ JWMZ3    │ EDDA FAUNA           │  5765 │
│ 231099000 │ OZ2088   │ HAV NES              │  5487 │
│ 636020363 │ D5YW3    │ AQUASMERALDA         │  5288 │
│ 219597000 │ OZOI     │ L56 ANNA LISE        │  4758 │
│ 257438000 │ LCCC     │ HAVILA HEROY         │  4239 │
│ 257600000 │ LAGH7    │ SYDSTRAUM            │  3430 │
│ 245974000 │ PARE     │ NATO WARSHIP A900    │  3422 │
│ 231850000 │ OZ2076   │ SAEBORG              │  3396 │
│ 258895000 │ LDAD     │ NORTH POMOR          │  3378 │
│ 257089140 │ LAIX8    │ EAGLE BLANE          │  2968 │
│     ·     │   ·      │         ·            │    ·  │
│     ·     │   ·      │         ·            │    ·  │
│     ·     │   ·      │         ·            │    ·  │
│ 310767000 │ ZCEC8    │ DEEPSEA STAVANGER    │   961 │
│ 258277000 │ LAVS7    │ HANNE KNUTSEN        │   934 │
│ 538010467 │ V7A6081  │ STI MYSTERY          │   898 │
│ 230688000 │ OJTF     │ JATULI               │   890 │
│ 258152000 │ LAWE7    │ NORDSTRAUM           │   846 │
│ 255806224 │ CQAN6    │ BOTHNIA              │   768 │
│ 257297000 │ LLUO     │ REM STAR             │   768 │
│ 311023800 │ C6XW3    │ DEEP ARCTIC          │   684 │
│ 538006249 │ V7LA9    │ ECO ROYALTY          │   629 │
│ 248221000 │ 9HA2267  │ KEY SOUTH            │   628 │
│ 266235000 │ SJLF     │ FURE WEST            │   619 │
│ 205771000 │ ONJY     │ JOAN                 │   541 │
│ 310805000 │ ZCEZ8    │ RENAISSANCE          │   428 │
│ 259827000 │ LGPE     │ NORMAND SIGMA        │   407 │
│ 211210150 │ DRAA     │ GERMAN WARSHIP F219  │   166 │
│ 636092960 │ D5XR2    │ GW ELENI             │   162 │
│ 257286000 │ LDZH     │ SIEM PEARL           │    38 │
│ 257619000 │ LFGV     │ CAPRICE              │    36 │
│ 236111791 │ ZDKS2    │ KEY BREEZE           │    13 │
│ 253309000 │ LXUB     │ SIMON STEVIN         │     8 │
├───────────┴──────────┴──────────────────────┴───────┤
│ 75 rows (40 shown)                        4 columns │
└─────────────────────────────────────────────────────┘

Eksport av et enkelt fartøy¶

La oss se på Juanita (MMSI: 258906000). Vi lager en GeoJSON-fil med hele sporloggen:

COPY (
    SELECT mmsi, ship_name, ST_MakeLine(ARRAY_AGG(ST_POINT(longitude, latitude) ORDER BY date_time_utc)) AS geom
    FROM haisdata
    WHERE mmsi = '258906000'
    GROUP BY mmsi, ship_name
  ) TO 'juanita.geojson' WITH (FORMAT gdal, DRIVER 'GeoJSON');

Åpne filen i GeoJSON.io for å se skipets rute visualisert på kart.

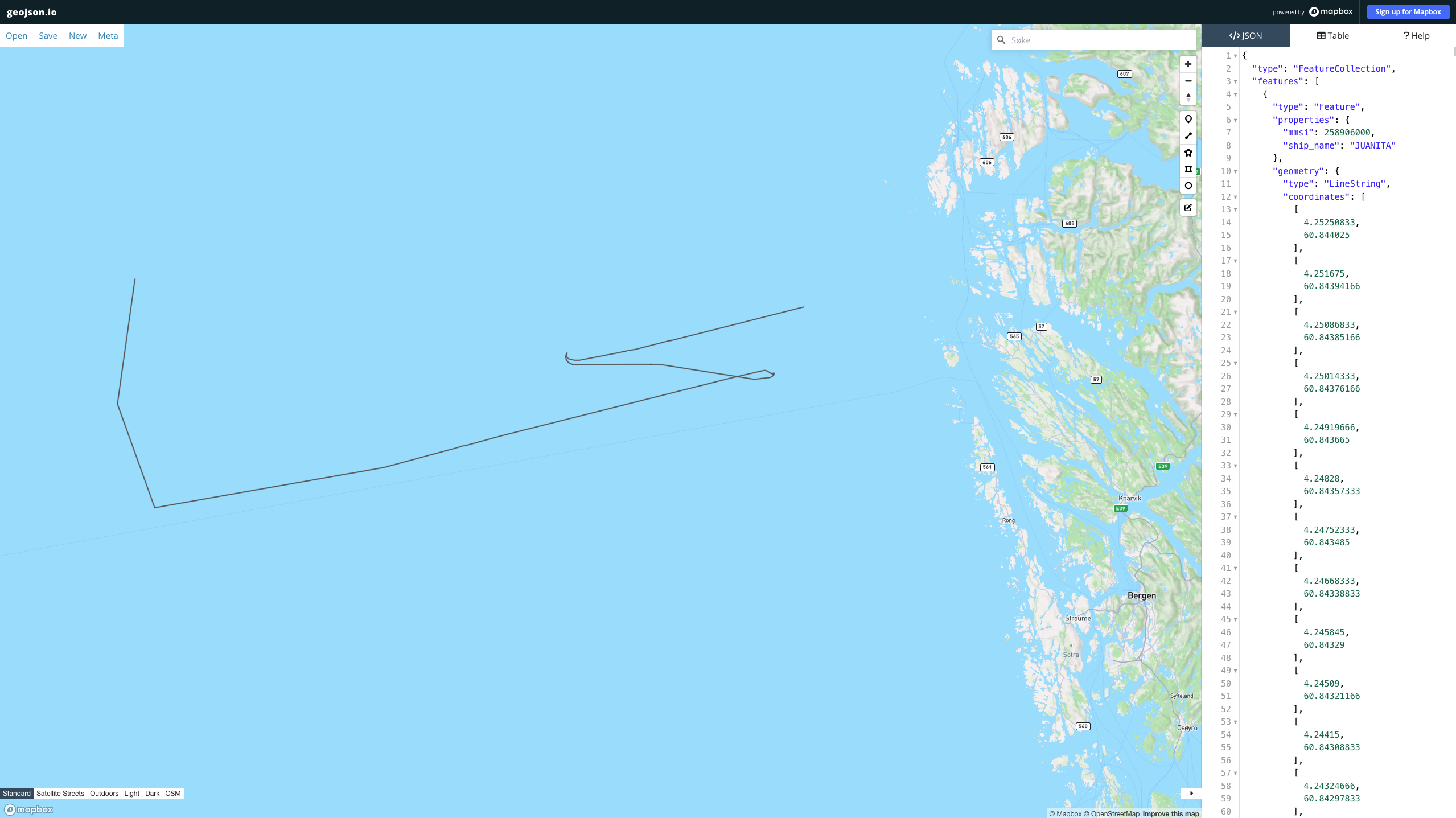

Figur 5: Juanitas sporlogg visualisert på et kart.

Søk i geografisk område¶

HAIS støtter H3-rammeverket, slik vi kjenner det fra tidligere kapitler. Det betyr at vi enkelt kan søke etter trafikk i en gitt H3-celle. Merk at H3-ID-ene i HAIS lagres som tallverdier, så vi må konvertere dem til heksadesimal.

Finn ønsket H3-celle ved hjelp av et verktøy som H3 Viewer.
Bruk for eksempel 8409851ffffffff med oppløsning 4.
Kjør denne spørringen i DuckDB:

SELECT *
FROM haisdata
WHERE h3_cell_to_parent(to_hex(hex_14), 4) = '8409851ffffffff';

Du vil da få opp alle datapunkter som befinner seg innenfor den gitte H3-cellen:

┌─────────────────────┬───────────┬────────────┬─────────────┬────────┬────────────────────┬──────────────┬───────────────────┬──────────────┬──────────┬─────────┬──────────┬──────────────────────┬───────────┬────────┬───────────────┬─────────────┬───────────┬────────────────────┬────────────────────┬─────────────────────────────────────────────────────────────┐
│    date_time_utc    │   mmsi    │ longitude  │  latitude   │ status │ course_over_ground │ true_heading │ speed_over_ground │ rate_of_turn │ maneuvre │   imo   │ callsign │      ship_name       │ ship_type │ length │    draught    │ data_source │ ais_class │       hex_7        │       hex_14       │                          geometry                           │
│      timestamp      │   int32   │   double   │   double    │  int8  │       double       │    int16     │      double       │    int16     │  int16   │  int32  │ varchar  │       varchar        │   int8    │ int16  │ decimal(10,2) │   varchar   │  varchar  │       int64        │       int64        │                            blob                             │
├─────────────────────┼───────────┼────────────┼─────────────┼────────┼────────────────────┼──────────────┼───────────────────┼──────────────┼──────────┼─────────┼──────────┼──────────────────────┼───────────┼────────┼───────────────┼─────────────┼───────────┼────────────────────┼────────────────────┼─────────────────────────────────────────────────────────────┤
│ 2025-03-12 23:59:57 │ 636020363 │ 3.99394833 │   60.451285 │      0 │              193.8 │          266 │               2.1 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758256391 │ \x00\x00\x00\x00\x01@\x0F\xF3\x9B.\x9A\x1CK@N9\xC3\xB4\xF…  │
│ 2025-03-12 23:59:47 │ 636020363 │ 3.99399666 │ 60.45135666 │      0 │              195.8 │          266 │               2.0 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758258871 │ \x00\x00\x00\x00\x01@\x0F\xF3\xB4\x85XD\x0F@N9\xC6\x0E\x1…  │
│ 2025-03-12 23:59:38 │ 636020363 │   3.994055 │ 60.45143333 │      0 │              194.9 │          267 │               1.9 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758258927 │ \x00\x00\x00\x00\x01@\x0F\xF3\xD3\x1B\x9Bf\xF9@N9\xC8\x91…  │
│ 2025-03-12 23:59:27 │ 636020363 │     3.9941 │ 60.45150833 │      0 │              195.1 │          267 │               2.1 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758234911 │ \x00\x00\x00\x00\x01@\x0F\xF3\xEA\xB3g\xA0\xF9@N9\xCB\x06…  │
│ 2025-03-12 23:59:25 │ 636020363 │ 3.99410333 │ 60.45151666 │      0 │              195.9 │          267 │               2.0 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758234663 │ \x00\x00\x00\x00\x01@\x0F\xF3\xECrY\x8E\xBD@N9\xCBLD&K      │
│ 2025-03-12 23:59:23 │ 636020363 │ 3.99412333 │   60.451565 │      0 │              201.1 │          268 │               1.3 │         -127 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758234975 │ \x00\x00\x00\x00\x01@\x0F\xF3\xF6\xEE\xB4S.@N9\xCC\xE1\xC…  │
│ 2025-03-12 23:59:18 │ 636020363 │ 3.99415166 │ 60.45158166 │      0 │              200.1 │          269 │               1.9 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758233751 │ \x00\x00\x00\x00\x01@\x0F\xF4\x05\xC9\x17\xB6\x80@N9\xCDm…  │
│ 2025-03-12 23:59:14 │ 636020363 │    3.99418 │ 60.45161666 │      0 │              194.0 │          269 │               1.9 │         -127 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758233743 │ \x00\x00\x00\x00\x01@\x0F\xF4\x14\xA4\xD2\xB2\xC0@N9\xCE\…  │
│ 2025-03-12 23:59:13 │ 636020363 │   3.994185 │ 60.45163166 │      0 │              196.2 │          269 │               1.6 │         -127 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758233815 │ \x00\x00\x00\x00\x01@\x0F\xF4\x17C\xE9c\xDC@N9\xCF\x10\xF…  │
│ 2025-03-12 23:59:08 │ 636020363 │ 3.99420833 │ 60.45165666 │      0 │              200.5 │          270 │               1.8 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758233823 │ \x00\x00\x00\x00\x01@\x0F\xF4#\x7F6\x16\x12@N9\xCF\xE2\xA…  │
│ 2025-03-12 23:59:05 │ 636020363 │ 3.99423166 │ 60.45167166 │      0 │              194.7 │          270 │               2.0 │         -127 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758231911 │ \x00\x00\x00\x00\x01@\x0F\xF4/\xBA\x82\xC8G@N9\xD0`\x80\x…  │
│ 2025-03-12 23:59:04 │ 636020363 │   3.994235 │   60.451685 │      0 │              194.7 │          271 │               2.0 │         -127 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758234519 │ \x00\x00\x00\x00\x01@\x0F\xF41z\xCCN\xF9@N9\xD0\xD0g\x8C\…  │
│ 2025-03-12 23:58:58 │ 636020363 │   3.994265 │ 60.45174333 │      0 │              195.9 │          271 │               1.9 │         -127 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758234119 │ \x00\x00\x00\x00\x01@\x0F\xF4A5Tu\xA3@N9\xD2\xB9\xB6D\xA0   │
│ 2025-03-12 23:58:56 │ 636020363 │ 3.99427833 │ 60.45174333 │      0 │              193.8 │          271 │               2.1 │         -127 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758234119 │ \x00\x00\x00\x00\x01@\x0F\xF4H2s\xC5\xA0@N9\xD2\xB9\xB6D\…  │
│ 2025-03-12 23:58:47 │ 636020363 │   3.994325 │    60.45182 │      0 │              196.8 │          272 │               2.0 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758234191 │ \x00\x00\x00\x00\x01@\x0F\xF4`\xAAd\xC2\xF8@N9\xD5<\xDD\x…  │
│ 2025-03-12 23:58:38 │ 636020363 │ 3.99437666 │   60.451905 │      0 │              200.8 │          273 │               1.7 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758239087 │ \x00\x00\x00\x00\x01@\x0F\xF4{\xC0\x14\xD8\x7F@N9\xD8\x05…  │
│ 2025-03-12 23:58:27 │ 636020363 │ 3.99444166 │ 60.45198666 │      0 │              204.8 │          273 │               2.0 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758237927 │ \x00\x00\x00\x00\x01@\x0F\xF4\x9D\xD4;\xD6\xF1@N9\xDA\xB2…  │
│ 2025-03-12 23:58:18 │ 636020363 │   3.994515 │ 60.45207333 │      0 │              207.1 │          273 │               1.7 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758238495 │ \x00\x00\x00\x00\x01@\x0F\xF4\xC4G\xC3\x0D0@N9\xDD\x89\xF…  │
│ 2025-03-12 23:58:08 │ 636020363 │    3.99458 │ 60.45214833 │      0 │              207.2 │          273 │               1.7 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619757651607 │ \x00\x00\x00\x00\x01@\x0F\xF4\xE6[\xEA\x0B\xA2@N9\xDF\xFF…  │
│ 2025-03-12 23:57:58 │ 636020363 │ 3.99466166 │   60.452235 │      0 │              205.4 │          273 │               1.8 │            0 │        0 │ 9884801 │ D5YW3    │ AQUASMERALDA         │        80 │    182 │          8.40 │ G           │ A         │ 608153422381711359 │ 639678619758284135 │ \x00\x00\x00\x00\x01@\x0F\xF5\x11,\x22G\xD3@N9\xE2\xD6#\x…  │
│          ·          │     ·     │       ·    │       ·     │      · │                 ·  │           ·  │                ·  │            · │        · │    ·    │  ·       │      ·               │         · │      · │            ·  │ ·           │ ·         │          ·         │          ·         │                              ·                              │
│          ·          │     ·     │       ·    │       ·     │      · │                 ·  │           ·  │                ·  │            · │        · │    ·    │  ·       │      ·               │         · │      · │            ·  │ ·           │ ·         │          ·         │          ·         │                              ·                              │
│          ·          │     ·     │       ·    │       ·     │      · │                 ·  │           ·  │                ·  │            · │        · │    ·    │  ·       │      ·               │         · │      · │            ·  │ ·           │ ·         │          ·         │          ·         │                              ·                              │
│ 2025-03-13 19:16:16 │ 219023236 │   3.751666 │   60.536666 │      7 │               97.0 │              │               2.0 │              │          │ 9807786 │ OXAB     │ MYGGENES             │        30 │     33 │          0.00 │ S           │ LRIT      │ 608153424898293759 │ 639678622280122647 │ \x00\x00\x00\x00\x01@\x0E\x03iv\xBC\x1F\x00@ND\xB1x\xB3p\…  │
│ 2025-03-13 19:16:14 │ 219023236 │   3.751666 │   60.536666 │      7 │               97.0 │              │               2.0 │              │          │ 9807786 │ OXAB     │ MYGGENES             │        30 │     33 │          0.00 │ S           │ LRIT      │ 608153424898293759 │ 639678622280122647 │ \x00\x00\x00\x00\x01@\x0E\x03iv\xBC\x1F\x00@ND\xB1x\xB3p\…  │
│ 2025-03-13 00:08:05 │ 209356000 │   3.958333 │   60.433333 │      0 │              174.0 │              │              13.0 │              │          │ 9768394 │ 5BBK5    │ BORIS DAVYDOV        │        84 │    299 │         12.10 │ S           │ LRIT      │ 608153422868250623 │ 639678620250946615 │ \x00\x00\x00\x00\x01@\x0F\xAA\xAA}\xEDk\xA9@N7wt\xAB\xA3\…  │
│ 2025-03-13 00:05:06 │ 209356000 │   3.956666 │      60.445 │      0 │              173.0 │              │              13.0 │              │          │ 9768394 │ 5BBK5    │ BORIS DAVYDOV        │        84 │    299 │         12.10 │ S           │ LRIT      │ 608153422868250623 │ 639678620245629839 │ \x00\x00\x00\x00\x01@\x0F\xA7@\x80\xF9\x8F\xA3@N8\xF5\xC2…  │
│ 2025-03-13 00:05:06 │ 209356000 │   3.956666 │      60.445 │      0 │              173.0 │              │              13.0 │              │          │ 9768394 │ 5BBK5    │ BORIS DAVYDOV        │        84 │    299 │         12.10 │ S           │ LRIT      │ 608153422868250623 │ 639678620245629839 │ \x00\x00\x00\x00\x01@\x0F\xA7@\x80\xF9\x8F\xA3@N8\xF5\xC2…  │
│ 2025-03-13 23:59:20 │ 219022165 │ 3.81623666 │ 60.42955666 │      7 │              212.6 │          326 │               0.2 │         -127 │        0 │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ A         │ 608153419546361855 │ 639678616932387447 │ \x00\x00\x00\x00\x01@\x0E\x87\xA7\x16\x03\xF8]@N6\xFB\xB6…  │
│ 2025-03-13 22:25:48 │ 219022165 │ 3.83790833 │ 60.37293666 │      7 │              356.9 │          354 │               2.6 │            0 │        0 │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ A         │ 608153421962280959 │ 639678619351091791 │ \x00\x00\x00\x00\x01@\x0E\xB4\x09HS*\xF5@N/\xBCcs\x16\xF9   │
│ 2025-03-13 22:25:48 │ 219022165 │ 3.83790833 │ 60.37293666 │      7 │              356.9 │          354 │               2.6 │            0 │        0 │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ A         │ 608153421962280959 │ 639678619351091791 │ \x00\x00\x00\x00\x01@\x0E\xB4\x09HS*\xF5@N/\xBCcs\x16\xF9   │
│ 2025-03-13 23:57:29 │ 219022165 │      3.815 │   60.428333 │      7 │              330.0 │              │               0.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153419546361855 │ 639678616922679031 │ \x00\x00\x00\x00\x01@\x0E\x85\x1E\xB8Q\xEB\x85@N6\xD3\x9D…  │
│ 2025-03-13 23:57:28 │ 219022165 │      3.815 │   60.428333 │      7 │              330.0 │              │               0.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153419546361855 │ 639678616922679031 │ \x00\x00\x00\x00\x01@\x0E\x85\x1E\xB8Q\xEB\x85@N6\xD3\x9D…  │
│ 2025-03-13 23:54:29 │ 219022165 │   3.816666 │   60.428333 │      7 │              318.0 │              │               0.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153419546361855 │ 639678616922525039 │ \x00\x00\x00\x00\x01@\x0E\x88\x88/\x0E\x0A\x85@N6\xD3\x9D…  │
│ 2025-03-13 22:27:28 │ 219022165 │   3.836666 │   60.373333 │      7 │              359.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153421962280959 │ 639678619351051575 │ \x00\x00\x00\x00\x01@\x0E\xB1}\xF1\x9Df\xAE@N/\xC9`0\xC2@   │
│ 2025-03-13 22:24:27 │ 219022165 │   3.836666 │   60.371666 │      7 │              355.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153421962280959 │ 639678619351067943 │ \x00\x00\x00\x00\x01@\x0E\xB1}\xF1\x9Df\xAE@N/\x92\xC0a\x…  │
│ 2025-03-13 21:06:28 │ 219022165 │   3.851666 │      60.315 │      7 │              340.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153422046167039 │ 639678619429798647 │ \x00\x00\x00\x00\x01@\x0E\xD06C\x88\xEB\xCC@N(Q\xEB\x85\x…  │
│ 2025-03-13 21:03:27 │ 219022165 │   3.853333 │   60.311666 │      7 │              339.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153422046167039 │ 639678619430290455 │ \x00\x00\x00\x00\x01@\x0E\xD3\xA0@|\xC7\xD2@N\x27\xE4\xAB…  │
│ 2025-03-13 21:03:27 │ 219022165 │   3.853333 │   60.311666 │      7 │              339.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153422046167039 │ 639678619430290455 │ \x00\x00\x00\x00\x01@\x0E\xD3\xA0@|\xC7\xD2@N\x27\xE4\xAB…  │
│ 2025-03-13 20:54:27 │ 219022165 │   3.856666 │   60.306666 │      7 │              345.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153422046167039 │ 639678619433830087 │ \x00\x00\x00\x00\x01@\x0E\xDAs\xB4,\xC2\xD7@N\x27@\xD4\xD…  │
│ 2025-03-13 20:54:27 │ 219022165 │   3.856666 │   60.306666 │      7 │              345.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153422046167039 │ 639678619433830087 │ \x00\x00\x00\x00\x01@\x0E\xDAs\xB4,\xC2\xD7@N\x27@\xD4\xD…  │
│ 2025-03-13 20:54:27 │ 219022165 │   3.856666 │   60.306666 │      7 │              345.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153422046167039 │ 639678619433830087 │ \x00\x00\x00\x00\x01@\x0E\xDAs\xB4,\xC2\xD7@N\x27@\xD4\xD…  │
│ 2025-03-13 20:51:28 │ 219022165 │   3.858333 │   60.303333 │      7 │              345.0 │              │               2.0 │              │          │       0 │ OWBS     │ HM228 PONDUS         │        30 │     28 │          5.00 │ S           │ LRIT      │ 608153422046167039 │ 639678619434559663 │ \x00\x00\x00\x00\x01@\x0E\xDD\xDD\xB1 \x9E\xDC@N&\xD3\x9D…  │
├─────────────────────┴───────────┴────────────┴─────────────┴────────┴────────────────────┴──────────────┴───────────────────┴──────────────┴──────────┴─────────┴──────────┴──────────────────────┴───────────┴────────┴───────────────┴─────────────┴───────────┴────────────────────┴────────────────────┴─────────────────────────────────────────────────────────────┤
│ 28451 rows (40 shown)                                                                                                                                                                                                                                                                                                                                         21 columns │
└──────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┘
D SELECT * FROM haisdata WHERE h3_cell_to_parent(to_hex(hex_14), 4) LIKE '8409851ffffffff';

Bruk av Google Colab-notebooks¶

For mange vil det være mer fleksibelt å jobbe med dataene i en notebook, spesielt når vi nå er blitt vant til det. La oss se hvordan vi kan ta med oss det vi har lært inn i Google Colab.

Opprett en ny notebook¶

Gå til Google Colab.

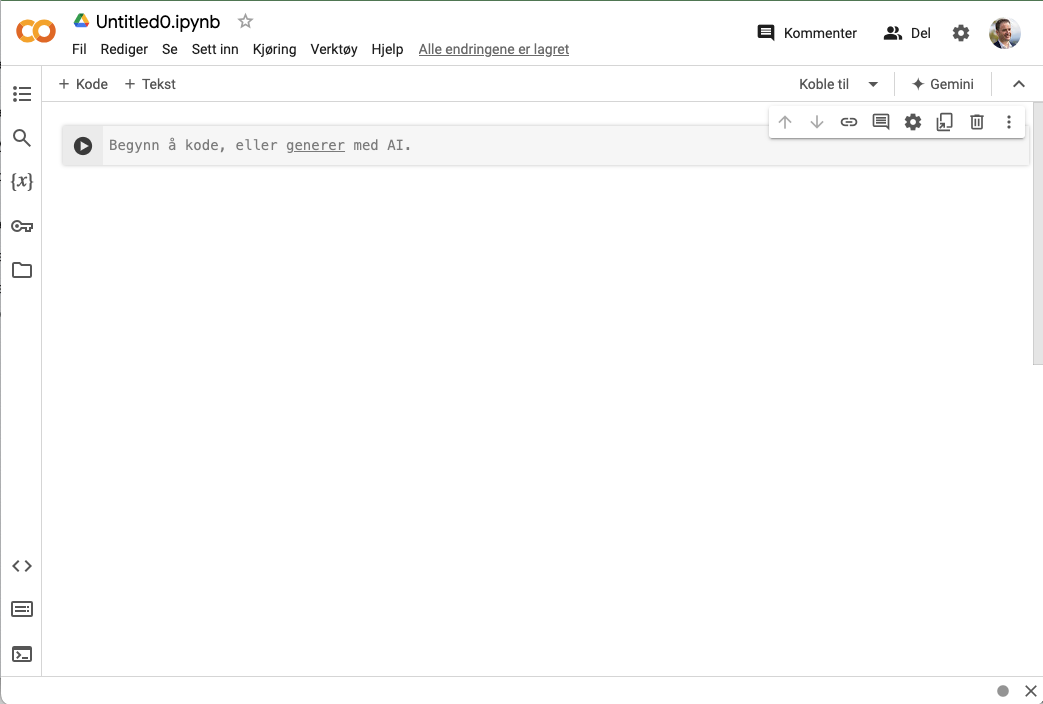

Velg Fil → Ny notatbok. Du får opp en tom notatbok som ser slik ut:

Figur 6: Tom notebook.

Installer og last inn DuckDB¶

Start med å installere nødvendige pakker og laste inn utvidelsene:

# Last inn DuckDB og nødvendige tilleggsmoduler
!pip install lonboard==v0.13.0 duckdb==v1.4.2 plotly.express
import duckdb
con = duckdb.connect()
con.sql('INSTALL spatial;')
con.sql('INSTALL httpfs;')
con.sql('INSTALL h3 FROM community;')
con.sql('LOAD spatial;')
con.sql('LOAD httpfs;')
con.sql('LOAD h3;')

Last opp og importer data¶

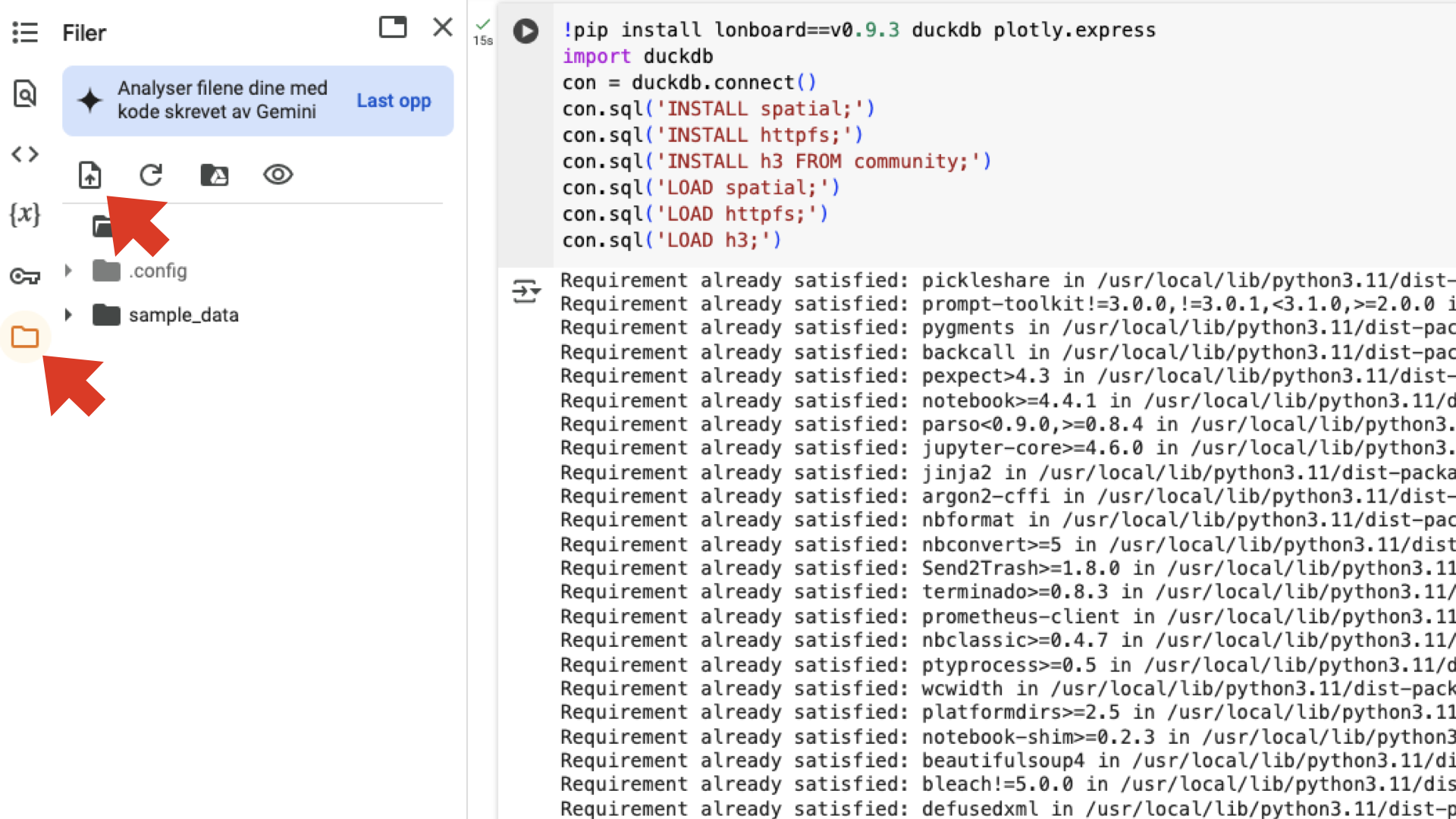

Klikk på mappeikonet i venstremenyen.
Trykk på opplastingsikonet (pil opp) og velg Parquet-filene fra datamaskinen din.

Figur 7: Last opp filer fra maskinen din.

Opprett en ny celle og les inn dataene:

con.sql('CREATE TABLE haisdata AS SELECT * FROM "*.parquet";')

Test at alt fungerer:

con.sql('DESCRIBE haisdata;').pl()

column_name	column_type	null	key	default	extra
date_time_utc	TIMESTAMP	YES	null	null	null
mmsi	INTEGER	YES	null	null	null
longitude	DOUBLE	YES	null	null	null
latitude	DOUBLE	YES	null	null	null
status	TINYINT	YES	null	null	null
...	...	...	...	...	...
data_source	VARCHAR	YES	null	null	null
ais_class	VARCHAR	YES	null	null	null
hex_7	BIGINT	YES	null	null	null
hex_14	BIGINT	YES	null	null	null
geometry	GEOMETRY	YES	null	null	null

Dataene er nå klare til analyse, visualisering og videre utforskning – over samme lest som vi har sett på i tidligere kapitler.

Oppsummering¶

I dette kapittelet har vi utforsket hvordan du kan arbeide med historiske AIS-data fra Kystverkets HAIS-tjeneste. La oss oppsummere de viktigste punktene:

HAIS-tjenesten:

Gir tilgang til historiske AIS-data opptil ett år tilbake
Støtter søk på skipstype, enkeltfartøy eller geografisk område
Leverer data i GeoParquet-format med H3-indeksering
Krever valg av tidsperiode, oppløsning og dataformat

Søkemetoder:

Skipstype: Filtrer på kategorier som passasjerskip, tankskip, fiskebåter
Enkeltfartøy: Søk på navn, MMSI, IMO eller kallesignal
Geografisk: Definer område med kartverktøy eller WKT-fil
Begrensninger: Ikke kombiner skipstype og enkeltfartøy i samme søk

Analyse i DuckDB:

Import av Parquet-filer direkte fra lokal disk
Utforskning av datastruktur med DESCRIBE
Telling og filtrering av fartøy og datapunkter
Eksport av ruter som GeoJSON for visualisering

H3-integrering:

HAIS inkluderer H3-ID i oppløsning 14
Søk etter trafikk i spesifikke H3-celler
Konvertering mellom tallverdier og heksadesimale ID-er

Google Colab-integrasjon:

Opprett notebook og installer DuckDB med utvidelser
Last opp Parquet-filer via grensesnittet
Kjør samme analyser som i terminal-basert DuckDB
Fleksibilitet for iterativ utforskning og visualisering

Praktiske anvendelser:

Kartlegge skipsbevegelser over tid
Analysere trafikkmønstre i spesifikke områder
Identifisere mønstre for enkeltfartøy
Kombinere med andre datakilder for dypere innsikt

Med disse verktøyene og teknikkene kan du nå utføre grundige analyser av historisk skipstrafikk!

Oppgaver¶

Fra signaler til skup: Kom i gang med sensorjournalistikk

Sanntidsobservasjon av skipstrafikk 🧭

Fra signaler til skup: Kom i gang med sensorjournalistikk

Offentlighet og personvern 🕵️‍♀️
